FPZJ系列水噴射真空機組

一、概述

　　FPZJ系列水噴射真空機組以離心泵為工作動力，通過噴射泵使速度能轉換成壓力能，在噴射泵吸口處形成真空，可抽吸干空氣，可凝性氣體、水蒸氣、水，由于該產品全部采用改性增強聚丙烯塑料，特別對酸堿等腐蝕性氣體有很強抗腐性能，該產品廣泛應用于制藥、紡織、食品、環保、化工等行業上的真空吸收、真空結晶、真空濃縮、真空干燥、真空輸送等工藝。

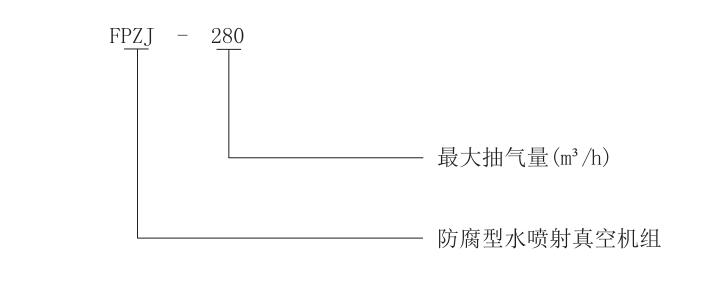

二、機組型號

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

產品型號	抽氣量m3/h	真空度Mpa	離心泵條件
			離心泵型號	流量 m3/h	揚程 m	功率
			離心泵型號	流量 m3/h	揚程 m	KW
FPZJ-40	0	-0.09	40FQU-20-C1	12	20	2.2
	5	-0.054
	8	-0.046
	11	-0.038
	14	-0.031
	17	-0.024
	20	-0.019
	23	-0.016
	26	-0.013
	29	-0.01
	35	-0.009
	38	-0.006
	*40	0
FPZJ-60	0	-0.09	50FQU-25-C1	18	22	3
	8	-0.053
	13	-0.045
	17	-0.037
	22	-0.03
	26	-0.022
	30	-0.016
	35	-0.014
	40	-0.011
	44	-0.009
	53	-0.007
	57	-0.005
	*60	0
FPZJ-100	0	-0.09	50FQU-25-C1	18	25	5.5
	13	-0.054
	20	-0.046
	26	-0.038
	33	-0.03
	40	-0.023
	46	-0.015
	53	-0.012
	60	-0.01
	66	-0.009
	80	-0.007
	86	-0.005
	*100	0
FPZJ-280	0	-0.09	80FQU-32-C1	45	32	7.5
	40	-0.05
	60	-0.044
	80	-0.039
	100	-0.03
	120	-0.022
	140	-0.016
	160	-0.014
	180	-0.012
	200	-0.008
	240	-0.006
	260	-0.004
	*280	0
FPZJ-300	0	-0.09	80FQU-32-C1	50	32	7.5
	50	-0.055
	80	-0.047
	110	-0.037
	140	-0.03
	160	-0.024
	180	-0.018
	200	-0.016
	220	-0.012
	240	-0.008
	260	-0.006
	280	-0.004
	*300	0
FPZJ-520	0	-0.09	100FQU-32-C1	100	32	15
	60	-0.053
	100	-0.045
	140	-0.037
	180	-0.032
	220	-0.022
	250	-0.018
	280	-0.015
	320	-0.012
	360	-0.009
	430	-0.007
	470	-0.005
	*520	0

注：以上數據是在25℃時測試的。

型號	外型尺寸								重量
型號	L	H	W	h	d1	d2	n1×s1	n2×s2	kg
FPZJ-40	900	800	850	1000	100	100	4×Ф14	4×Ф14	90
FPZJ-60	1000	800	850	1000	100	100	4×Ф14	4×Ф14	100
FPZJ-100	1495	863	910	1130	100	110	4×Ф14	4×Ф14	110
FPZJ-280	1970	1093	1091	1420	100	125	4×Ф14	4×Ф14	150
FPZJ-300	1900	1100	1550	1420	100	160	4×Ф14	8×Ф14	190
FPZJ-520	2300	1100	1600	1420	100	180	4×Ф14	8×Ф14	210

注：1.表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。

2.表中重量為配標準電機時的整機重量，僅供參考，實際重量以實物為準。

使用方法和維護須知

1.機組盡可能放在室內，或有遮陽避雨的棚內，避免日曬雨淋，延長使用壽命。
2.機組應放在混凝土地坪上。真空機組的吸入口與被抽容器的連接管路盡量短，管徑不能小于吸入口規格。
3.機組工作時由于離心泵運轉及被抽介質的吸入等原因，使工作水溫升高，而降低了工作真空度，應不斷注入冷卻水調整。
4.使用時，先在水箱內放入清水到溢流口（8），放盡緩沖罐內的沉積水，關閉吸入口處的連接系統球閥（10），然后啟動離心泵，根據不同地區，不同海拔高度所對應的大氣壓，減去飽和水蒸氣壓力，即是所達到的極限真空度（大氣壓760mmHg時，水溫25℃真空表應為735mmHg對應為-0.098MPa）。正常后，打開連接系統球閥（10），投入系統運行。
5.關機前，先關閉吸入口處連接系統球閥（10），然后打開緩沖罐底部放空球閥（12）、使緩沖罐與大氣平衡，最后關閉電源。
6.機組故障有真空度下降或回流?？蓹z查離心泵（2）工作壓力是否正常及葉輪有否堵塞。真空系統是否泄漏，噴射泵（7）是否堵塞或磨損。

常見故障及排除方法

故障	原因	排除方法
一、真空度低	1.真空表不準 2.系統泄漏 3.循環水溫升高 4.離心泵葉輪有雜物堵塞 5.噴嘴或文氏管口徑磨損	1.更換真空表 2.檢查泄漏點，修補好 3.補充冷卻水 4.清除離心泵葉輪雜物 5.更換噴嘴或文氏管
二、工作水回流到系統設備中	1.水噴射泵安裝高度高于系統設備 2.噴嘴或文氏管口徑磨損 3.離心水泵揚程流量不夠	1.降低水噴射泵的高度 2.更換噴嘴或文氏管 3.檢查或更換離心水泵
三、設備內有異常聲音	1.離心泵葉輪脫落或有異物 2.電動機軸承磨損	1.重新安裝葉輪或清除異物 2.更換軸承
