FUH系列工程塑料臥式泵

一、概述

　　FUH系列工程塑料泵是原化工部引進項目和"七五"國家重大科技成果，是在消化吸收引進設備的基礎上，結合國內耐腐蝕離心泵結構的優點精心設計而成，該系列泵1993年列入國家"火炬計劃"項目，獲1995年度新產品獎。

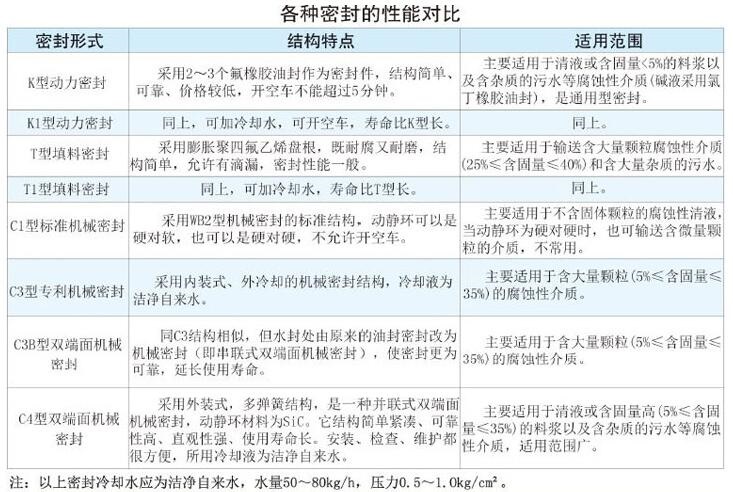

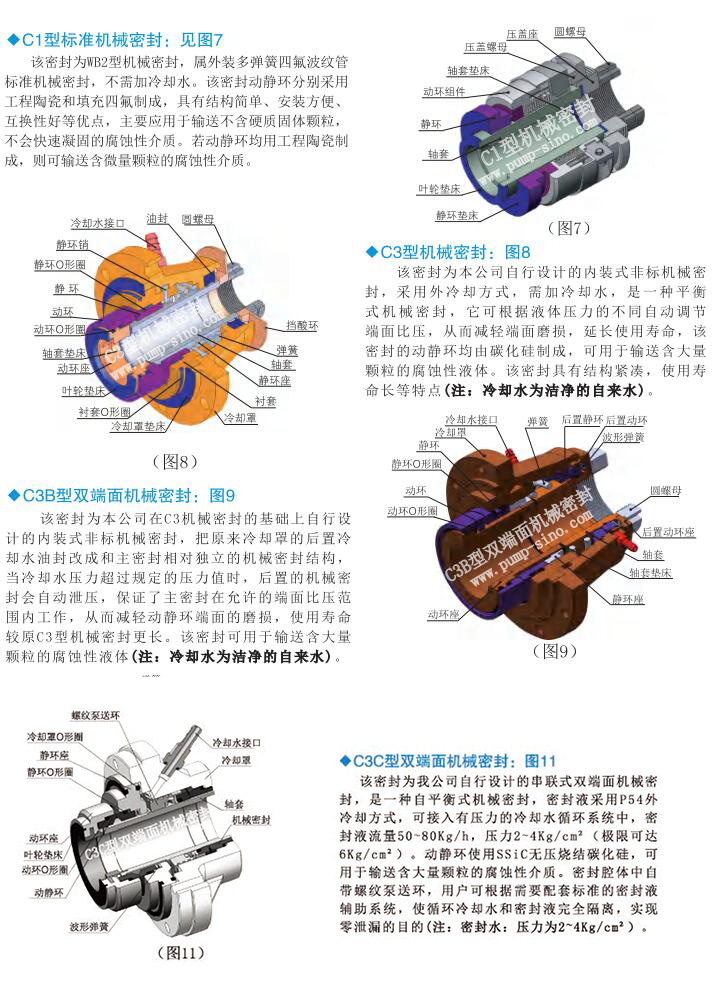

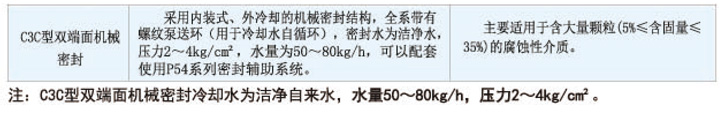

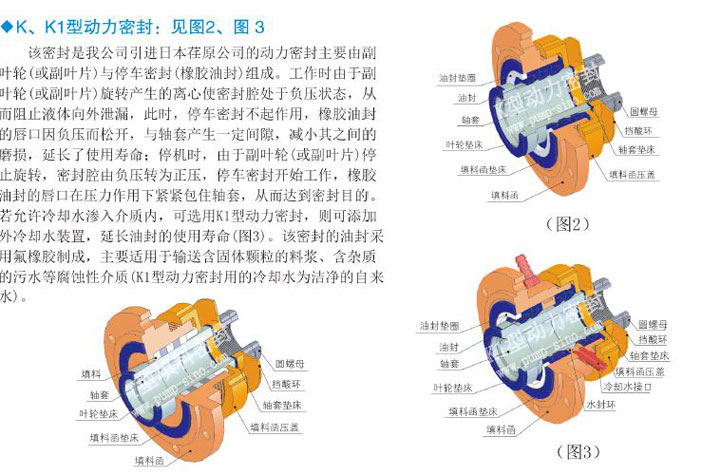

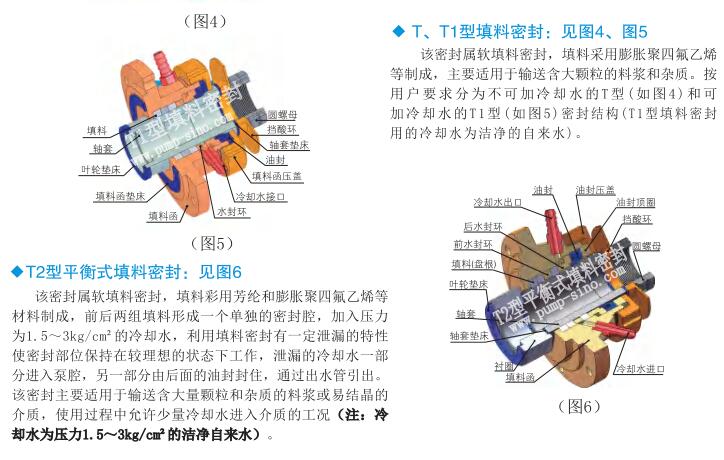

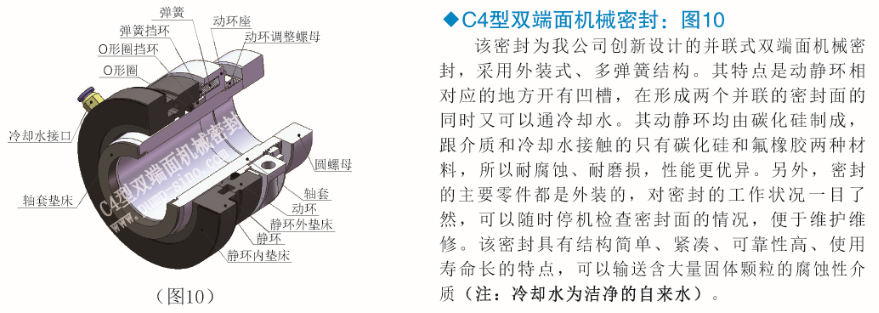

　　該系列泵過流部件采用超高分子量聚乙烯（UHMWPE）制作，其耐腐蝕性能優良、耐磨性能優異（居各種塑料之首）、耐沖擊性能強。泵的密封分別采用機械密封、動力密封和填料密封等多種密封形式，既可以輸送酸堿清液，也可以輸送含固體顆粒的料漿和含各種雜質的污水，尤其在輸送含細顆粒的腐蝕性液體和輸送氫氟酸、氟硅酸、磷酸、混酸、電解液、鹽酸、稀硫酸、濃堿等方面顯示了優良性能。
　　該泵適用溫度-50℃-100℃，更換其他工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯F46、無規共聚聚丙烯PPR）的葉輪、泵體后，適用溫度可達120℃，該泵可配雙相鋼、904或304不銹鋼葉輪。
　　FUH系列泵為臥式、單級、單吸、托架式離心泵。

二、用途

　　FUH系列泵主要應用于各類酸、堿、鹽、油類、食品飲料、酒類等液體。具體應用于化工行業的各種硫酸、鹽酸、堿類、油類等清液或料漿崗位；有色冶煉行業特別是鉛、鋅、金、銀、銅、鈷、鎢、稀土等濕法冶煉中的各種酸液、礦漿、料漿（壓濾機配用）、電解液、污水等介質；化肥行業中稀酸（酸洗工藝用）、母液、氫氟酸、氟硅酸、海水及磷酸料漿等介質；水處理、環保行業中的各類污水（食品污水、電鍍污水、皮革污水、制藥污水、造紙污水、紡織污水、電子污水等）及脫硫除塵；鋼鐵業酸洗系統的硫酸、鹽酸崗位；鈦白粉行業中的酸解、沉降、冷凍、水解、水洗、鹽處理；化纖行業的酸站；檸檬酸的發酵、中和、壓濾、廢水等崗位以及黑色金屬錳業等。此外，該系列泵不僅可以替代以上行業中的國內同類金屬與非金屬產品，也是進口設備國產化的優選產品。
　　該泵使用范圍可按防爆區域和非防爆區域使用，凡在防爆區域內使用需配置防爆型電機。

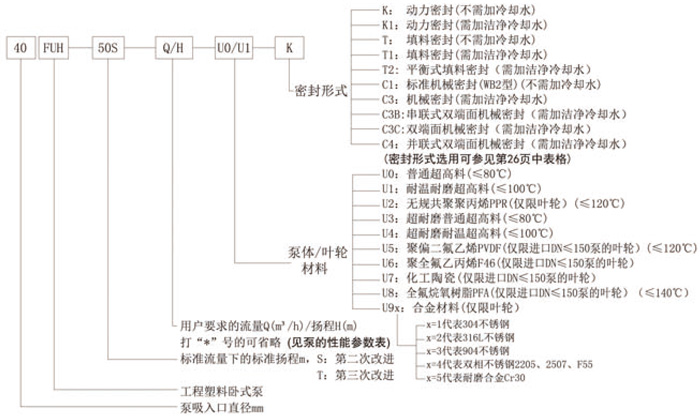

三、型號說明

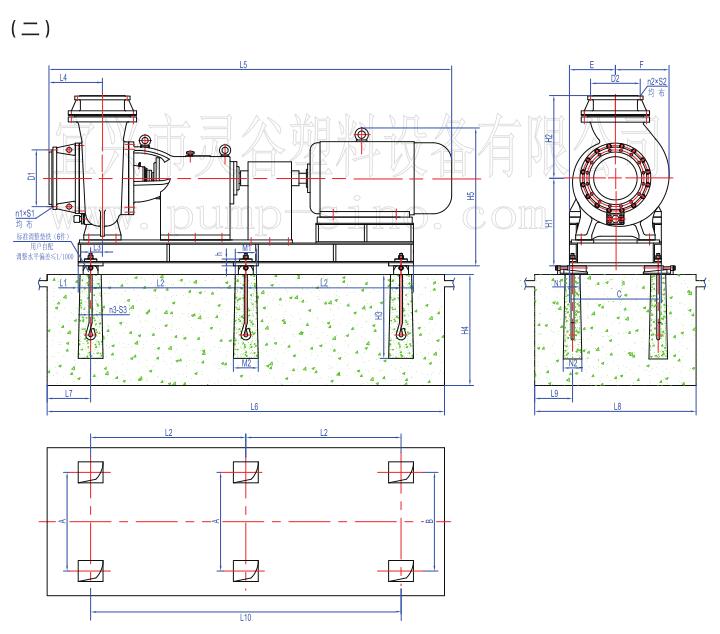

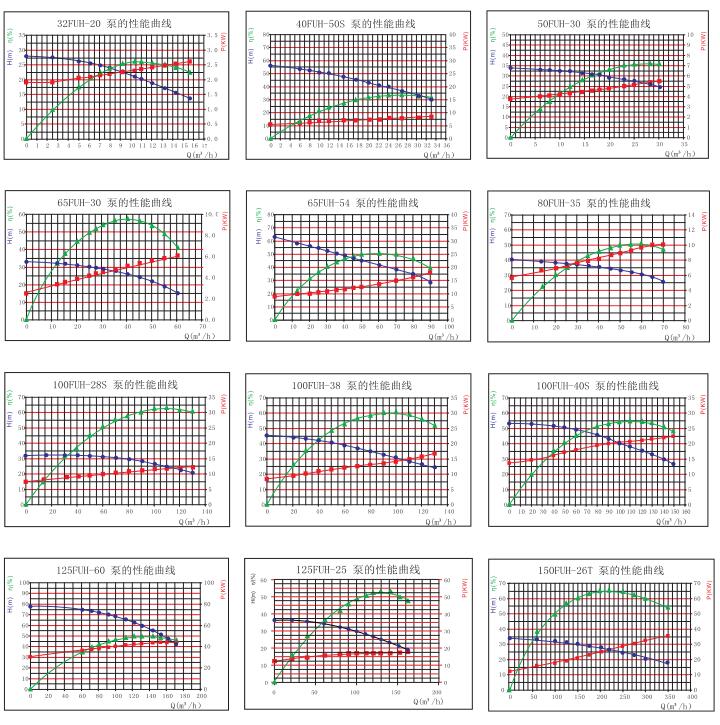

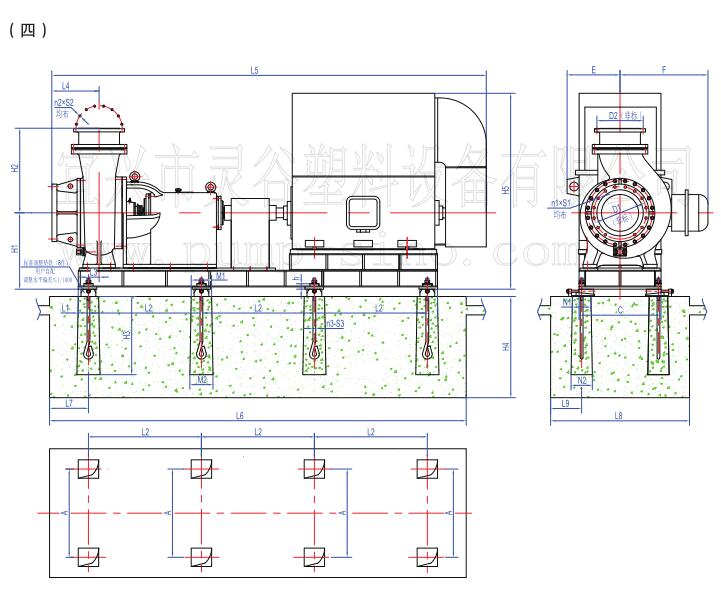

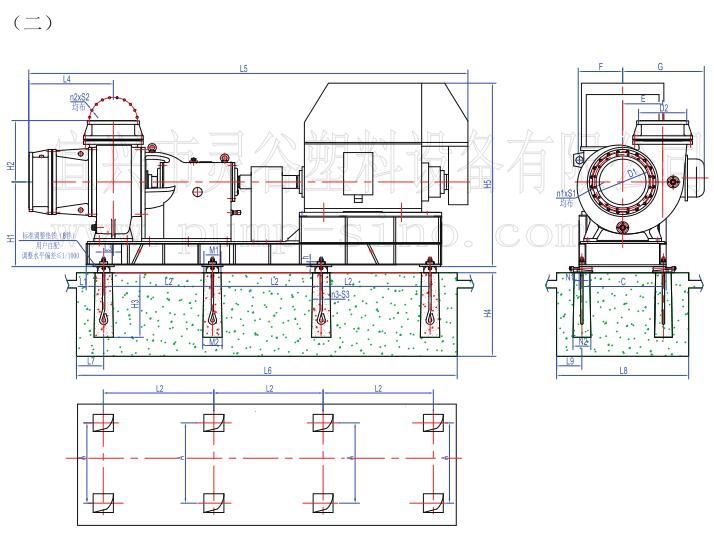

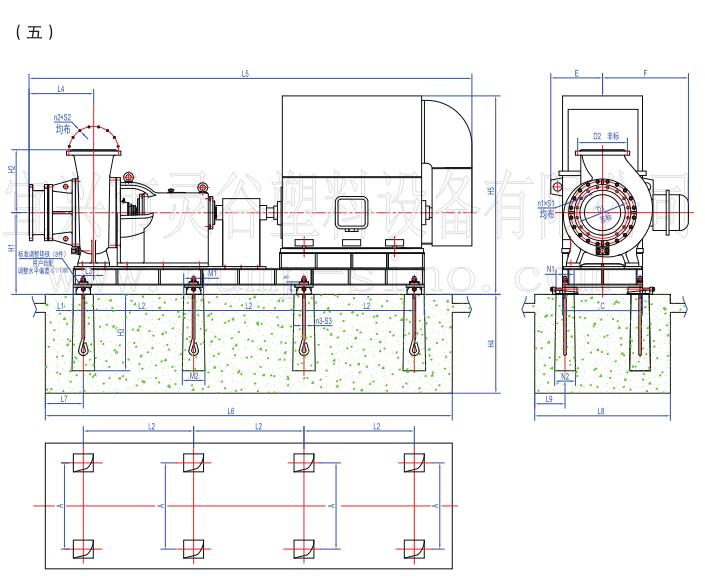

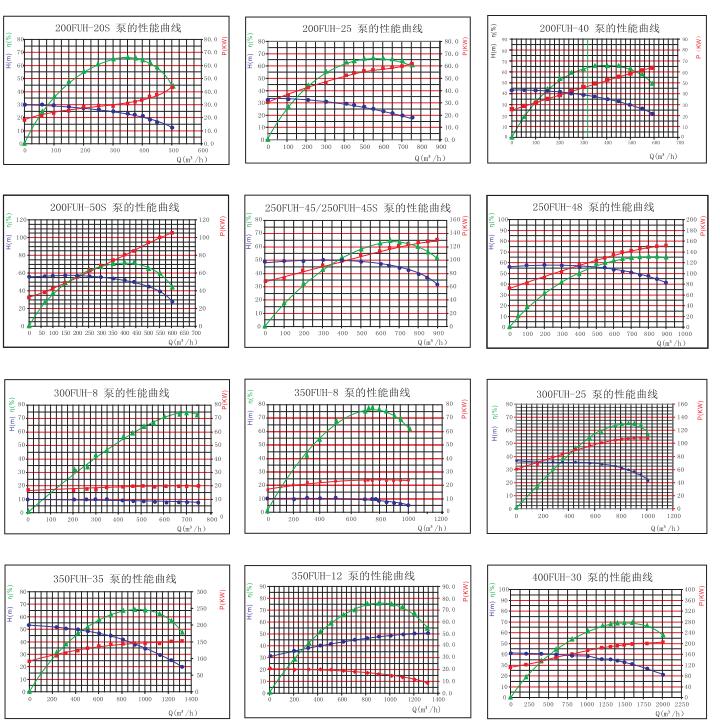

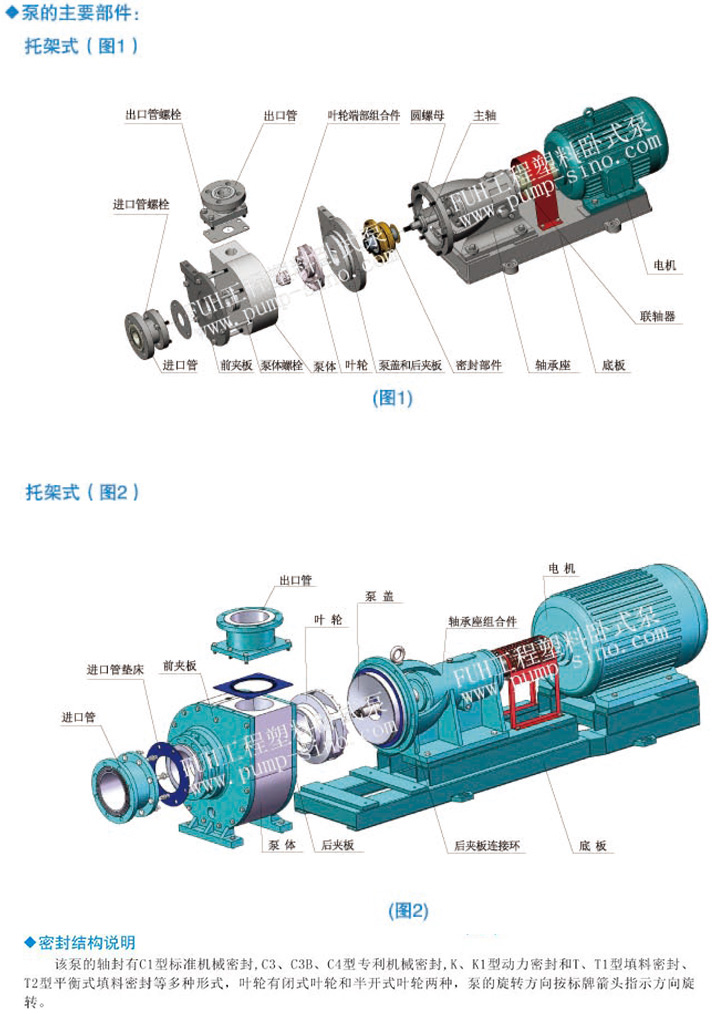

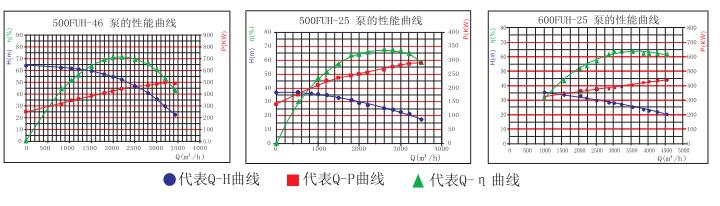

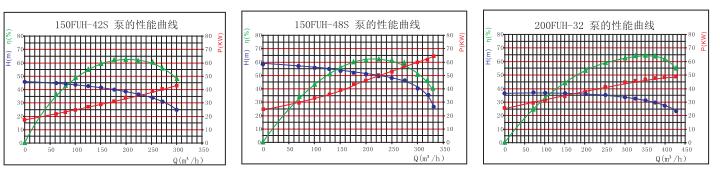

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

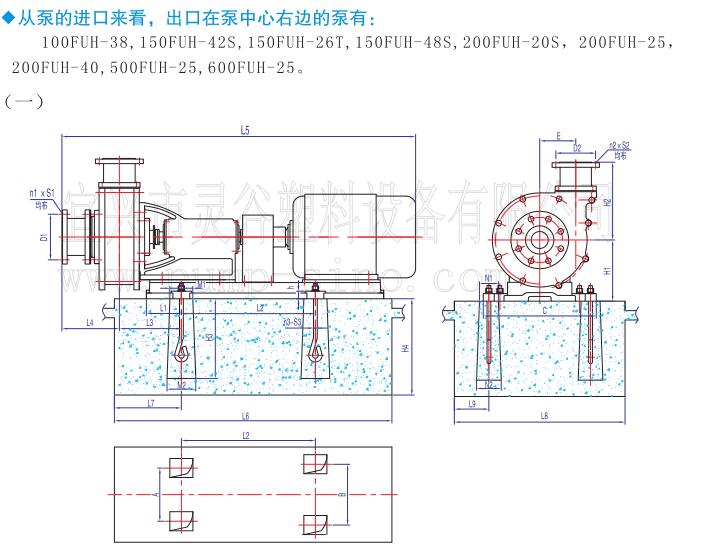

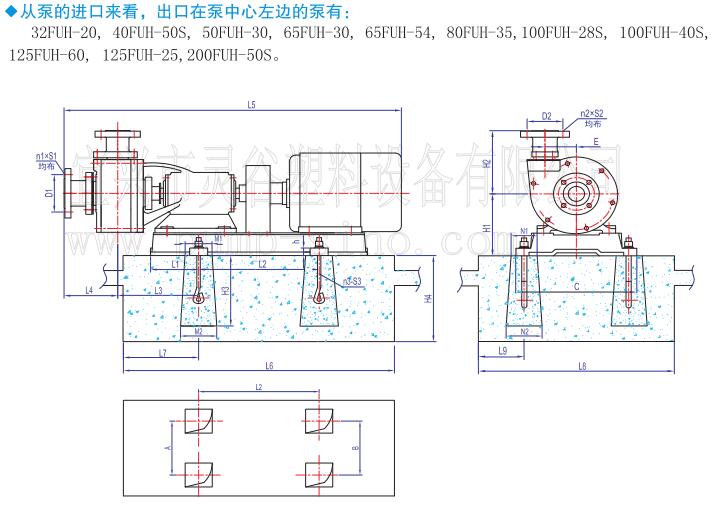

型號	外型尺寸、安裝尺寸和地基尺寸																											重量
型號	h	n3- S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	重量
25 FUH -30	20	4- M16 ×300	260	260	300	81	165	193	97	336	204	176	925	85	4× Φ14	85	4× Φ14	90	120	80	110	380	700	182	500	120	450	81
32 FUH -20	20	4- M16 ×300	260	260	300	81	165	193	97	336	204	176	885	100	4× Φ18	85	4× Φ14	90	120	80	110	380	700	182	500	120	450	70
40 FUH -50S	25	4- M16 ×400	380	380	440	12 2.5	248	190	190	480	316	85	1195	110	4× M16	100	4× M16	90	120	80	110	480	1100	310	700	160	550	221
50 FUH -30	25	4- M16 ×300	320	320	370	96	208	212	160	400	269	178	1120	125	4× Φ18	110	4× Φ18	90	120	80	110	380	900	250	600	140	450	131
65 FUH -30	25	4- M16 ×300	320	320	370	96	208	268	160	400	269	244	1186	145	4× Φ18	125	4× Φ18	90	120	80	110	380	900	250	600	140	450	143
65 FUH -54	28	4- M16 ×400	330	420	470	126	310	313	184	620	335	245	1480	145	4× Φ18	125	4× Φ18	90	120	80	110	480	1250	300	700	140	550	285
80 FUH -35	30	4- M16 ×400	450	450	530	110	290	248	195	482	326	203	1320	160	8× Φ18	145	4× Φ18	90	120	80	110	480	1100	309	750	150	550	238
100 FUH -28S	30	4- M16 ×400	450	450	530	10 9.5	290	352	195	482	331	231	1354	180	8× Φ18	160	8× Φ18	90	120	80	110	480	1100	309	750	150	550	285
100FUH-40S-K,K1, T,T1,C4	30	4- M20 ×400	385	480	540	136	335	363	200	660	344	227	1627	180	8× Φ18	160	8× Φ18	120	150	100	130	470	1300	300	850	185	600	395
100FUH-40S-C3,T2	30	4- M20 ×400	385	480	540	136	335	363	200	660	370	227	1653	180	8× Φ18	160	8× Φ18	120	150	100	130	470	1300	300	850	185	600	395
125 FUH -60	45	4- M20 ×500	510	610	670	16 0.5	370	377	250	935	322	296	1997	210	8× Φ18	180	8× Φ18	120	150	100	130	560	1600	320	950	170	700	706
125FUH-25-K,K1	30	4- M20 ×400	385	480	540	132	335	362	200	660	356	274	1686	210	8× Φ18	180	8× Φ18	120	150	100	130	470	1300	300	850	185	600	407
125FUH-25-C3,T2	30	4- M20 ×400	385	480	540	132	335	362	200	660	381	274	1711	210	8× Φ18	180	8× Φ18	120	150	100	130	470	1300	300	850	185	600	407
200 FUH -50S	35	4- M20 ×500	690	750	815	260	498	431	654	1050	415	405	2500	295	8× Φ22	240	8× Φ22	120	150	100	130	550	2360	760	1100	175	700	1565

注：	1.表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。
	2.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號		外型尺寸、安裝尺寸和地基尺寸																											重量
型號		h	n3-S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	重量
100 FUH -38		35	4- M20 ×400	460	460	520	120	335	337	161	680	299	229	14 78	180	8× Φ18	160	8× Φ18	120	150	100	130	470	1200	260	800	170	600	339
150 FUH -42S		25	4- M20 ×500	510	610	675	223	370	418	584.5	935	340	380.5	2197	240	8× Φ22	210	8× Φ18	120	150	100	130	560	2000	620	950	220	700	783
150 FUH -26T		35	4- M20 ×500	536	536	596	190	325	428	555	700	349	300	2033	240	8× Φ22	210	8× Φ18	120	150	100	130	560	1935	625	900	182	700	636
150 FUH -48S		25	4- M20 ×500	510	610	675	223	400	416	529.5	935	340	380	2382	240	8× Φ22	210	8× Φ18	120	150	100	130	560	2185	600	910	150	700	1083
200 FUH -20S		45	4- M20 ×500	510	610	675	232	370	418	584.5	935	364	375	2215	295	8× Φ22	240	8× Φ22	120	150	100	130	560	1900	655	950	170	700	799
200 FUH -25	Q<600 Q≥600	25	4- M20 ×500	550	610	665	240	520	503	703	1200	436.5	475	265 2	295	8× Φ22	295	8× Φ22	120	150	100	130	560	2450	758	950	170	700	1353
200 FUH -25	Q<600 Q≥600	25	4- M20 ×500	550	610	665	240	520	503	703	1200	436.5	475	265 2	350	12×Φ22	295	8×Φ22	120	150	100	130	560	2450	758	950	170	700	1353
200 FUH -25S	Q<600 Q≥600	25	4- M20 ×500	550	610	665	240	520	503	703	1200	436.5	475	265 2	295	8× Φ22	295	8× Φ22	120	150	100	130	560	2400	758	950	170	700	1353
200 FUH -25S	Q<600 Q≥600	25	4- M20 ×500	550	610	665	240	520	503	703	1200	436.5	475	265 2	350	12×Φ22	295	8×Φ22	120	150	100	130	560	2400	758	950	170	700	1353
200 FUH -40		25	4- M20 ×500	550	610	665	262	520	507	648	1200	409	421	2572	295	8× Φ22	240	8× Φ22	120	150	100	130	560	2400	758	950	170	700	1300

注：	1.Q為流量，單位m³/h；表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
	2.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號		外型尺寸、安裝尺寸和地基尺寸																													重量
		h	n3 -S3	A	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	H5	F	G
600 FUH -25	Y355 系列電機	65	8- M30 ×800	10 50	11 20	515	1115	808	225	11 00	12 4.5	10 88	47 90	725	20× Φ30	620	20× Φ27	250	280	220	250	850	41 00	400	17 00	325	11 00	17 70	560	655	12700
	Y400 系列電機									12 15			51 60										44 45					18 75	560	69 0
	YKK 400系列電機									14 00			56 52										50 00					24 15	630	10 50
	YKK 450系列電機									14 00			58 52										50 00					25 65	710	11 00
	YKK 500系列電機									14 00			61 52										52 50					28 15	800	11 50
500 FUH -25	Y355 系列電機	65	8- M30 ×800	10 50	11 20	450	1065	923	150	11 00	164	951	46 15	620	20× Φ27	515	16× Φ27	250	280	220	250	850	41 00	400	17 00	325	11 00	17 20	560	655	8450
	Y400 系列電機									12 15			49 85										44 45					18 25	560	69 0
	YKK 400系列電機									14 00			54 75										50 00					23 65	630	10 50
	YKK 450系列電機									14 00			56 75										50 00					25 15	710	11 00
	YKK 500系列電機									14 00			59 75										52 50					27 65	800	11 50

注：	1.表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
	2.Y系列電機為380V的低壓電機，YKK系列電機為6000V的高壓電機。
	3.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

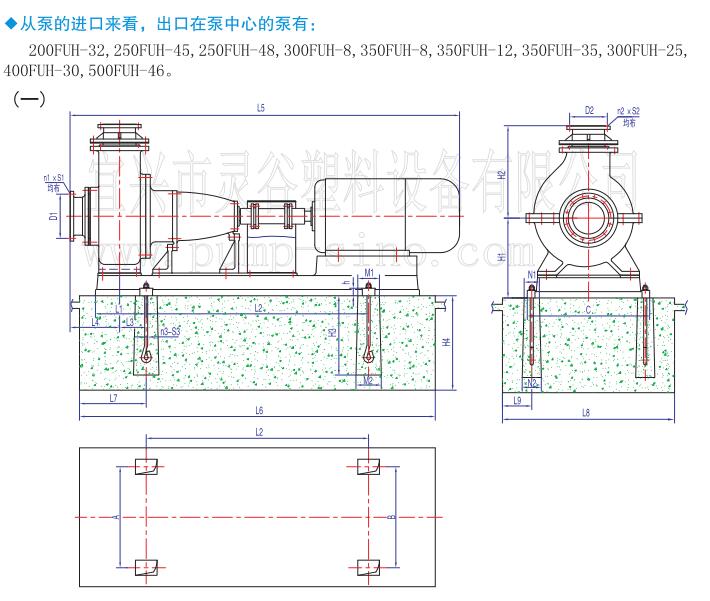

型號		外型尺寸、安裝尺寸和地基尺寸																										重量
		h	n3- S3	A	B	C	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4
200 FUH -32		50	4- M20 ×500	670	670	740	465	590	320	1200	193	305	2250	295	8× Φ22	240	8× Φ22	120	150	100	130	550	21 50	430	10 50	190	700	1019
250 FUH -45 250 FUH -45S	Q< 800	60	4- M24 ×500	890	890	960	630	735	400	1750	210	390	3066	350	12× Φ22	295	8× Φ22	170	200	120	150	550	28 00	525	13 50	230	700	2579
	Q≥ 800													400	12× Φ22	350	12× Φ22
250 FUH -48	Q< 800	60	4- M24 ×500	890	890	960	630	730	400	1750	210	390	3066	350	12× Φ22	295	8× Φ22	170	200	120	150	550	28 00	525	13 50	230	700	2709
	Q≥ 800													400	12× Φ22	350	12× Φ22

注：	1.Q為流量，單位m³/h；表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
	2.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號		外型尺寸、安裝尺寸和地基尺寸																														重量
		h	n3-S3	A	B	C	H1	H2	L1	L2	L3	L4	L5	D1	n1×S1	D2	n2×S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	L10	H4	H5	E	F
350FUH-35	Y系列電機	55	6-M24×630	690	690	740	710	675	100	1250	95	407	3220	460	16×Φ22	400	12×Φ22	170	200	120	150	680	3200	350	1300	305	2500	900	1260	370	431	3145
	YKK系列電機				820	870				1585			4080										3850	340	1400	290	3170	900	1855	560	1000	3225
300FUH-25	Q＜950	35	4-M20×630	800	800	870	685	670	390	/	-210	357	3033	400	12×Φ22	400	12×Φ22	170	200	120	150	680	2780	515	1260	230	1750	800	982	435	432	2638
	Q≥950													460	16×Φ22	400	12×Φ22

注：	1.Q為流量，單位m³/h；表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
	2.Y系列電機為380V的低壓電機，YKK系列電機為6000V的高壓電機。
	3.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號	外型尺寸、安裝尺寸和地基尺寸																										重量 (kg)
型號	h	n3- S3	A	B	C	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	重量 (kg)
300FUH-8	35	4- M20 ×500	68 0	68 0	75 0	57 5	410	521	1170	351	210	22 24	415	16× M20	480	16× Φ23	120	150	100	130	560	23 00	599	10 20	170	7 00	1700
350FUH-8	35	4- M20 ×500	68 0	68 0	75 0	60 0	461	366	1200	222	231	22 81	475	16× M20	480	16× Φ23	120	150	100	130	560	23 00	550	10 20	170	7 00	2000
350FUH-12	35	4- M20 ×500	82 0	82 0	89 0	68 0	650	500	1250	315	352	26 20	475	16× Φ22	550	16× Φ22	120	150	100	130	550	24 55	610	1200	190	7 00	2500

注：	1.進出口管法蘭為非標準尺寸。
	2.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號		外型尺寸、安裝尺寸和地基尺寸																												重量 (kg)
		h	n3- S3	A	C	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2×	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	H5	E	F
																S2
400FUH-30	Y系列電機	60	8-M30×800	830	885	830	920	110	98 0	115	506	38 18	570	16× Φ27	500	16× Φ23	220	250	200	230	850	40 00	380	1500	335	1100	14 85	443	55	5008
																													0

	YKK								12 20			46 88										45 00	420				21 30	630	10 50	5868
	系列電機

注：	1.進出口管法蘭為非標準尺寸。
	2.Y系列電機為380V的低壓電機，YKK系列電機為6000V的高壓電機。
	3.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

型號		外型尺寸、安裝尺寸和地基尺寸																												重量 (kg)
		h	n3- S3	A	C	H1	H2	L1	L2	L3	L4	L5	D1	n1× S1	D2	n2× S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	H5	E	F
500 FUH -46	Y335 系列電機	65	8- M30 ×800	10 50	11 20	10 65	860	150	11 00	172	800	44 56	725	20× Φ27	620	20× Φ27	250	280	220	250	850	41 00	400	17 00	325	11 00	17 20	/	655	107 35
	Y400 系列電機								12 15			48 26										44 45					18 25	/	/
	YKK 400系列電機								14 00			53 16										50 00					23 65	630	10 50
	YKK 450系列電機								14 00			55 16										50 00					25 15	710	11 00
	YKK 500系列電機								14 00			58 16										52 50					27 65	800	11 50

注：	1.進出口管法蘭為非標準尺寸。
	2.Y系列電機為380V的低壓電機，YKK系列電機為6000V的高壓電機。
	3.表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

【返回】【在線詢問】

→ 地  址：宜興市丁蜀鎮陶都工業園通蠡中路26號

→ 總經理：陳伯生

→ 電  話：0510-87409633 87403572 87403345 87402459

→ 傳  真：0510-87426968

→ 郵  箱：pump-cbs@pub.wx.jsinfo.net

→ 網  址：http://www.byhishandshomesteading.com/

→店鋪直銷:http://yxlgby.1688.com

網站首頁| 企業簡介| 企業動態| 產品介紹| 企業榮譽| 企業風貌| 學習園地| 資訊中心| 招聘啟事| 在線交易| 聯系我們| ENGLISH
宜興市靈谷塑料設備有限公司版權所有(C)2015 網絡支持中國化工網 生意寶著作權聲明

型號	*進口出口**	流量m3/h	流量范圍m3/h	揚程m	揚程范圍 m	點擊
25FUH-30	25×25	2	2.5~14	20	25~3	詳細參數
32FUH-20	32×25	10	2.5~14	20	25~3	詳細參數
40FUH-50S	40×32	12	3~20	50	64~8.5	詳細參數
50FUH-30	50×40	20	2.5~30	30	33~4	詳細參數
65FUH-30	65×50	25	7.5~45	30	33.5~3.5	詳細參數
65FUH-54	65×50	30	10~50	54	63~3.5	詳細參數
80FUH-35	80×65	40	15~60	35	36~4	詳細參數
100FUH-38	100×80	60	25~100	38	40~4	詳細參數
100FUH-28S	100×80	80	30~130	28	30~3	詳細參數
100FUH-40S	100×80	100	30~130	40	60~4	詳細參數
125FUH-60	125×100	120	40~160	60	69~6.5	詳細參數
125FUH-25	125×100	130	40~160	25	32~2.5	詳細參數
150FUH-42S	150×125	150	80~250	42	43~9.5	詳細參數
150FUH-26T	150×125	220	100~320	26	35~3.5	詳細參數
150FUH-48S	150×125	250	100~300	48	56~14	詳細參數
200FUH-32	200×150	350	165~420	32	35.5~8	詳細參數
200FUH-20S	200×150	400	165~500	20	30~3.5	詳細參數
200FUH-25	200×200	500	270~700	25	32~6	詳細參數
200FUH-25S	200×200	500	270~700	25	32~6	詳細參數
200FUH-40	200×150	300	135~500	40	44~10	詳細參數
200FUH-50S	200×150	450	200~550	50	55~12.5	詳細參數
250FUH-45	250×200	650	335~900	45	48~10	詳細參數
250FUH-45S	250×200	650	335~900	45	48~10	詳細參數
300FUH-8	300×300	700	300~750	8	9.5~7.5	詳細參數
250FUH-48	250×200	800	265~900	48	56.5~18	詳細參數
350FUH-8	350×300	900	400~1000	8	11~6.5	詳細參數
300FUH-25	300×300	950	439~1000	25	38~7	詳細參數
350FUH-12	350×350	1200	600~1200	12	18~9	詳細參數
350FUH-35	350×300	1000	610~1300	35	45~7	詳細參數
400FUH-30	400×350	1500	920~2000	30	40~7	詳細參數
500FUH-25	500×400	2600	2000~3500	25	34~18	詳細參數
500FUH-46	500×400	2500	1500~3400	46	59~6	詳細參數
600FUH-25	600×500	3500	3200~4500	25	32~18	詳細參數
